李先生問我，端子機(jī)鉚壓刀片用什么鋼材好？這是一個(gè)沒有標(biāo)準(zhǔn)答案的提問，不同的要求，不同的成本，加工不同的材質(zhì)，有不同的選材思路。

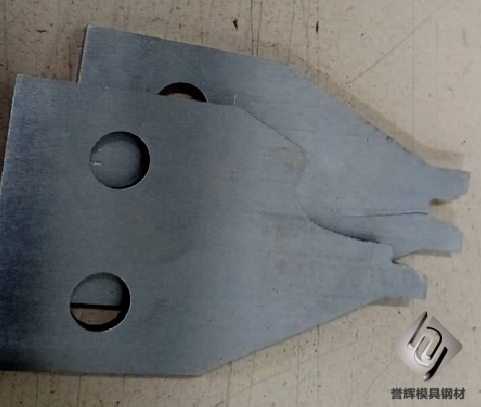

一般而言，端子機(jī)刀片比較薄，又是開口型結(jié)構(gòu)，是容易開裂的，因此，端子機(jī)刀片用料要考慮韌性，同時(shí)在束線鉚壓過程中，還要考慮耐磨性，因?yàn)殂T壓頻率很高，又都是自動(dòng)化生產(chǎn)，如果刀尖被磨損了，導(dǎo)致鉚接不到位，后續(xù)的拉力測(cè)試不通過，那就麻煩了。
但在實(shí)際用料中，選擇的模具鋼硬度高了，容易崩裂，硬度低了，又容易磨損，總是找不到一款合適的模具鋼，甚至鉚接某些特殊材料，還好出現(xiàn)粘刀現(xiàn)象，維護(hù)起來比較麻煩。
端子機(jī)刀片用料，比較普遍的是H13、DC53，這兩款都搞不定的，就會(huì)用高韌性的LG模具鋼。
H13是4Cr5MoSiV1系列的模具鋼，碳C含量0.38%，淬火硬度HRC50，碳含量低，韌性好，硬度低，耐磨性差，一般不會(huì)開裂，但容易出現(xiàn)磨損的問題。
一般數(shù)量要求不多的，出于韌性考慮，會(huì)選用H13模具鋼。也有人會(huì)想辦法提高硬度，以提高耐磨性，但效果不明顯。因?yàn)闆Q定模具鋼耐磨性的因素是高碳、高合金，高硬度，才能保證高的耐磨性，不是僅有高硬度就能保證高耐磨性。
H13的碳C含量0.38%，低碳的材料，熱處理后沒辦法得到大量的堅(jiān)硬碳化物組織，所以耐磨性不好，就算你通過高溫淬火、低溫回火的不標(biāo)準(zhǔn)工藝得到高硬度，因?yàn)樘糃含量太低，強(qiáng)化相不夠，對(duì)耐磨性提升也沒有幫助，這只是你一廂情愿的做法，滿足你心里需求而言，實(shí)際并沒有意義。
為了保證高耐磨性，很多端子機(jī)刀片會(huì)選用DC53，硬度淬火加硬到56HRC。DC53的抗崩裂性能壁Cr12MoV、SKD11、D2強(qiáng)，而且碳C含量1.0%，原本淬火硬度可達(dá)HRC60-62，耐磨性是非常好的，但就是高碳鋼脆性大，當(dāng)DC53用于端子機(jī)刀片時(shí)，會(huì)遇到開裂問題，這也是它他的主要失效形式。

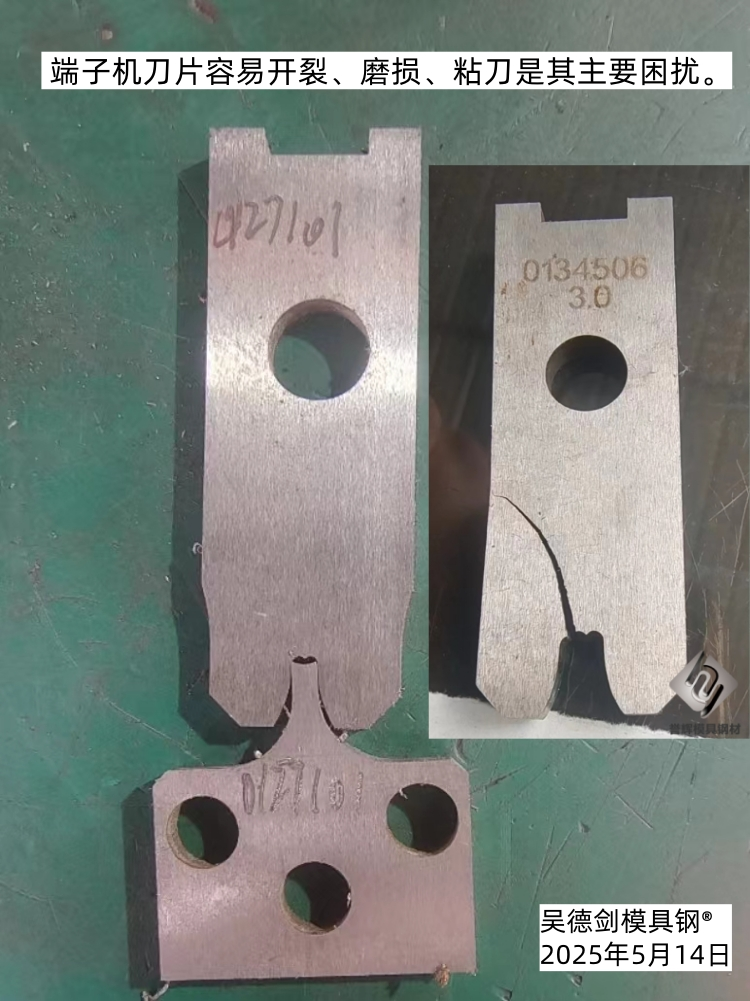

當(dāng)下的端子機(jī)刀片，遇到的主要困擾是，H13刀片容易磨損，DC53刀片容易開裂，總是找不到一款既不崩裂，又很耐磨的模具鋼，這也是端子機(jī)刀片行業(yè)的痛點(diǎn)。
但是，現(xiàn)在有了高韌性的LG模具鋼，這個(gè)行業(yè)痛點(diǎn)就不存在了。LG是譽(yù)輝模具鋼專有的一款高韌性模具鋼，LG模具鋼的韌性是DC53的8~9倍，硬度HRC54-58，韌性好到敲彎它也不斷裂。LG既有高硬度，又有高韌性，做端子機(jī)刀片，已經(jīng)有好幾個(gè)百萬好評(píng)了。
記得幾年前的林先生表?yè)P(yáng)LG模具鋼，做端子機(jī)刀片，生產(chǎn)100萬次，不會(huì)開裂，也不會(huì)磨損，幫我贏回了尊嚴(yán)，穩(wěn)固了訂單。
林先生的端子鉚壓刀片，原先用DC53，硬度HRC56-58，容易開裂，用其它模具鋼，耐磨性又不夠，刀尖容易磨損掉。有時(shí)候送刀片過去，原本想著跟客戶喝個(gè)茶，聊聊天，聯(lián)絡(luò)一下感情的，可人還沒走，車間就來投訴說，剛換上去的刀片又?jǐn)嗔?，真的難為情。
但自從用上高韌性的LG模具鋼后，林先生說：我不慌了，每次送貨過去，可以放心喝茶，放心吹牛，妥妥的，沖個(gè)100萬次一點(diǎn)問題沒有，同行搞不定，訂單都是我的。
上個(gè)月的張先生，又來采購(gòu)高韌性的LG模具鋼，并且表?yè)P(yáng)說：你們的材料是好用。
追問后得知，LG做端子刀片，應(yīng)該打100多萬了，沒問題，但他生產(chǎn)100萬也就換了。打了100萬還不壞，只是人家不想用了，產(chǎn)品數(shù)量夠了，刀片就換下來了。
更有李先生抱怨，LG做端子刀片，用太久了都不壞，沒有生意做。
端子刀片，除了上面介紹的3種用料，某些有特性要求的，對(duì)耐磨性有特別要求的剝皮刀片，或鉚接刀片，也有用到高速鋼SKH51的，以追求耐磨性，甚至有的還有硬質(zhì)合金鎢鋼。還有些鉚接鎳片，鈦合金，容易粘刀片的特殊工況，也會(huì)用得PM23粉末高速鋼，既要不粘刀，又要極高的耐磨性。
至于端子機(jī)刀片用什么鋼材好？雖然這是一個(gè)沒有標(biāo)準(zhǔn)答案的提問，但從用戶的使用情況來看，要求韌性的，壽命要求一般的，用H13模具鋼是比較多的。
刀片比較厚的，對(duì)耐磨性有要求的，用DC53是比較多的。但DC53，H13都不耐用的，升級(jí)到LG模具鋼，是個(gè)百萬壽命的保險(xiǎn)選擇，甚至可以幫你掙回顏面的選擇。端子刀片開裂用LG模具鋼，一腳踏進(jìn)解放區(qū)。
**************************
我是模具鋼大王吳德劍，來自東莞譽(yù)輝模具鋼，譽(yù)輝模具鋼，3個(gè)世界500強(qiáng)在用，京瓷連續(xù)7年采購(gòu)譽(yù)輝模具鋼，如果你在選擇模具鋼材時(shí)，有拿不定主意的，或者是現(xiàn)在用的模具鋼，模具使用壽命短的，你不知道用哪款材料的，你來找我吧，我已經(jīng)解決了4000多家企業(yè)，在模具選材、制作和使用方面的疑難雜癥，如果你在選材方面拿不定主意的，歡迎你來找我，相信在這方面，我是能夠做你參謀長(zhǎng)，并且能夠讓你少交學(xué)費(fèi)。吳德劍模具鋼，用戶的參謀長(zhǎng)，用過的都買賬！
